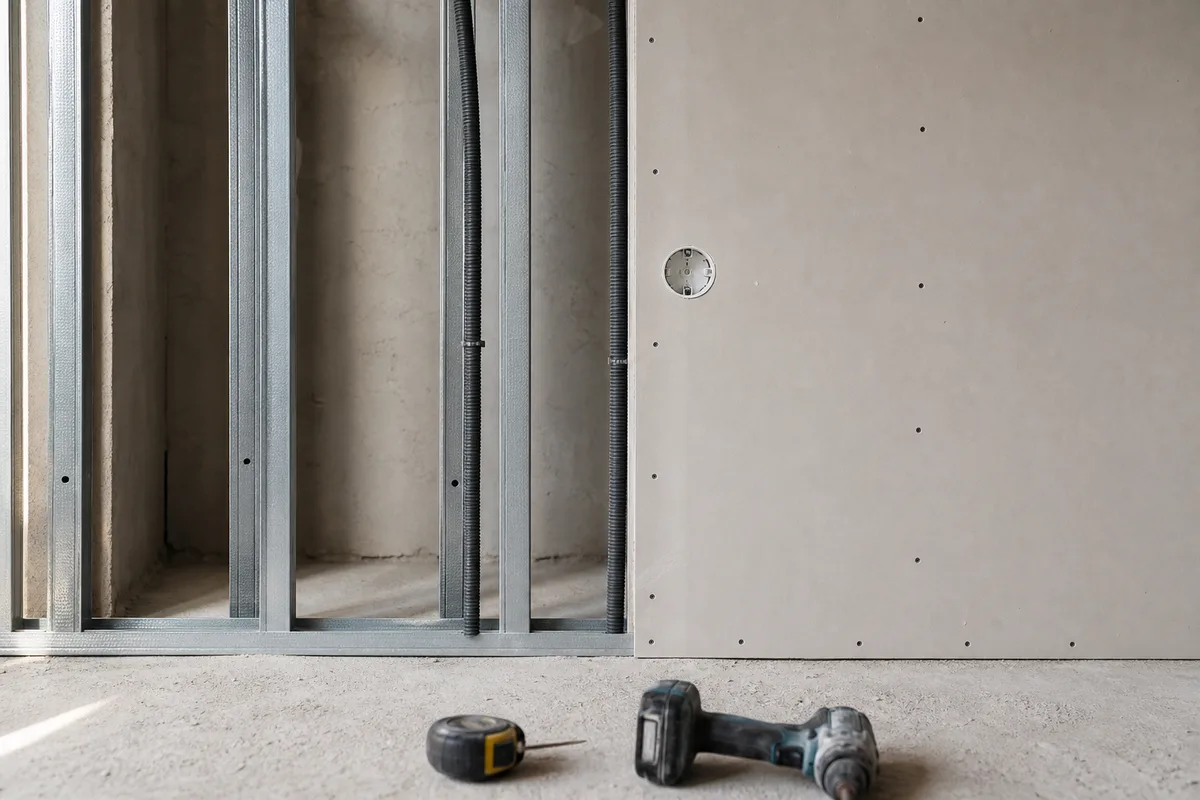

Passage câble électrique dans cloison placo : la norme

Un câble électrique dans une cloison placo circule sous conduit ICTA ou sous forme de câble gainé, jamais en fil nu. La NF C 15-100 écarte les conducteurs isolés hors conduit, impose des matériaux non propagateurs de flamme et exige que les conducteurs restent remplaçables sans ouvrir le parement.

Conduit, câble ou fil nu : ce que tranche la NF C 15-100

L’espace compris entre les deux parements d’une cloison sèche porte un nom normatif : le vide de construction. Trois familles de canalisations y sont admises, une seule est écartée sans discussion, le conducteur isolé posé à l’air libre.

Promotelec, dans sa fiche consacrée aux vides de construction, pose d’abord une exigence de matière : tout ce qui circule là-dedans est non propagateur de flamme. Le conduit ICTL, cette gaine à paroi lisse encore visible dans certains fonds de camionnette, tombe sous le coup de cette règle. Il propage la flamme, il n’entre pas dans une cloison.

Le raisonnement tient en une phrase. Une cloison refermée n’est plus inspectable, et ce qui y circule doit tenir sans surveillance pendant la durée de vie du bâtiment.

Le fil isolé ne voyage jamais seul

Les conducteurs H 07 V-U, H 07 V-R et H 07 V-K, les fils classiques qui vont du tableau au point d’usage, ne sont admis dans un vide de cloison qu’à l’intérieur d’un conduit ICA ou ICTA. Une seule couche d’isolant ne tient pas face à l’arête d’un montant en acier galvanisé : le frottement, entretenu par les vibrations et la dilatation, entame la matière et finit par mettre le cuivre à nu.

Le passage de câble en fil nu reste pourtant l’erreur la plus fréquente en rénovation amateur : cloison déjà fermée, fil glissé par un trou de prise, personne n’a rien vu passer.

Le câble gainé, la seule dispense

Un câble porte deux barrières, l’isolant de chaque conducteur puis une gaine extérieure commune. Promotelec liste les références admises sans conduit dans un vide de construction : U-1000 R2V, H 05 VV-F, FR-N 05 VV-U et FR-N 05 VV-R.

Deux conditions dimensionnelles accompagnent cette dispense, données par la même source :

• La plus petite dimension transversale du vide atteint au moins 1,5 fois le diamètre extérieur du câble.
• La section totale des câbles ne dépasse pas le quart de la section du vide.

Une cloison 72/48 laisse 48 mm entre parements, ce qui plafonne le diamètre extérieur admissible à 32 mm : aucun câble domestique n’approche cette valeur. La contrainte ne mord donc pas en cloison de distribution, elle devient réelle dans un coffrage étroit ou un doublage collé. Le schéma d’une cloison placo montre où se loge ce vide et pourquoi il commande tout le reste.

Reste une nuance de chantier. Le R2V est raide, il se dompte mal sur un cheminement à angles multiples, et beaucoup d’électriciens gardent l’ICTA même là où le câble seul serait parfaitement légal.

Le conduit ICTA, pièce maîtresse du vide de cloison

Le sigle se lit comme un cahier des charges : isolant, cintrable, transversalement élastique, annelé. La norme produit qui l’encadre est la NF EN 61386-22, consacrée aux conduits cintrables pour installations électriques.

Décoder les quatre chiffres imprimés sur la gaine

Chaque conduit conforme porte un code à quatre chiffres, le plus souvent 3422, marqué le long du fût. Chaque position correspond à une classe de la NF EN 61386 :

• 3 : résistance à l’écrasement de 750 N, mesurée à 23 °C pour une déformation maximale de 50 %.
• 4 : résistance aux chocs de 6 J.
• 2 : température minimale d’utilisation de -5 °C.
• 2 : température maximale de +90 °C.

750 N, c’est l’appui d’une personne de 75 kg. Assez pour encaisser un genou pendant le tirage ou la pression d’un isolant tassé, pas assez pour arrêter la pointe d’une vis. Retiens la nuance : le conduit ICTA encaisse l’écrasement réparti, il ne protège pas de la perforation ponctuelle. C’est elle qui blesse les installations, dix ans après la fin du chantier.

Diamètre, remplissage et rayon de courbure

Le remplissage obéit à la règle du tiers : les conducteurs occupent au plus un tiers de la section intérieure du conduit, pour rester extractibles. Promotelec donne le repère chiffré, une ICTA de 16 mm offre 30 mm² de section utilisable, et trois conducteurs H 07 V-U de 1,5 mm² en consomment déjà 25,65 mm². Un circuit de prises en 2,5 mm² fait sauter ce budget : le diamètre de travail de la gaine ICTA passe à 20 mm.

Le cintrage impose sa propre limite. Les fabricants de conduits annoncent un rayon de courbure minimal de six fois le diamètre extérieur, soit 120 mm pour une gaine de 20 mm. En dessous, l’annelure s’écrase, la section utile chute et l’aiguille bloque au premier virage.

Le tire-fil intégré n’a rien d’un accessoire de confort. Il matérialise l’exigence de remplaçabilité posée par la norme : le jour où un conducteur lâche, tu le retires par le conduit sans ouvrir la cloison placo.

Quelle section pour quel circuit

Le passage physique ne dispense jamais du dimensionnement électrique, et c’est ce dimensionnement qui fixe l’encombrement final dans la gaine. La NF C 15-100 apparie section de conducteur et calibre de protection :

• 1,5 mm² pour les circuits d’éclairage, protégés par un disjoncteur de 16 A au maximum.
• 2,5 mm² pour les circuits de prises de courant, protégés en 20 A.
• 6 mm² pour la plaque de cuisson, sur circuit dédié protégé en 32 A.

La même norme plafonne le nombre de socles raccordés sur une ligne : 8 socles de prise par circuit en 1,5 mm², 12 socles en 2,5 mm². Le décompte retient chaque socle individuellement, y compris ceux d’une prise double ou triple, ce qui remplit un circuit plus vite que prévu dans un séjour.

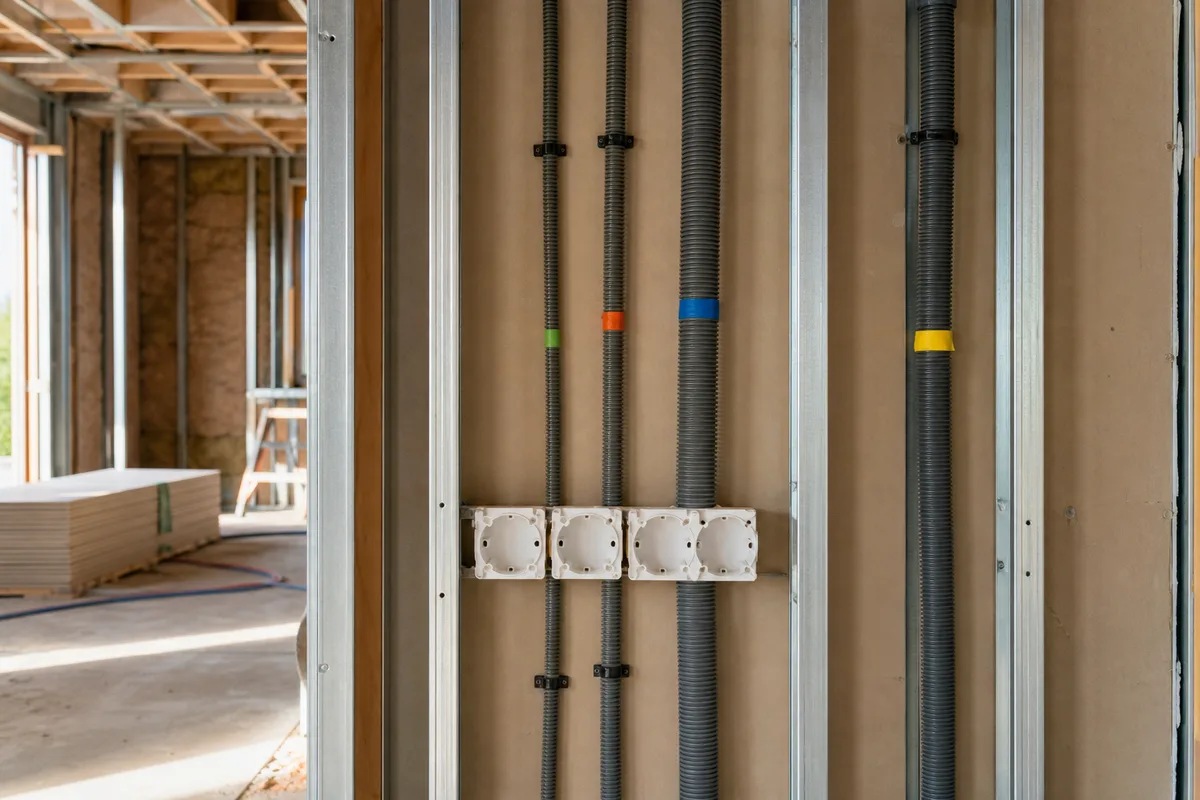

Traduction dans la cloison : un conduit de 20 mm pour les prises, un de 16 mm pour l’éclairage, une gaine dédiée pour la plaque de cuisson. Trois conduits distincts dans le même vide, configuration normale d’une cloison de cuisine.

Cheminer entre les montants sans se faire visser

L’ossature dicte la trajectoire. Les montants sont posés à un entraxe de 60 cm en simple parement selon le NF DTU 25.41, resserré à 40 cm pour les cloisons à double parement. Entre deux montants le vide est libre ; à leur droit, chaque passage se négocie.

Vertical par défaut, horizontal par les opercules

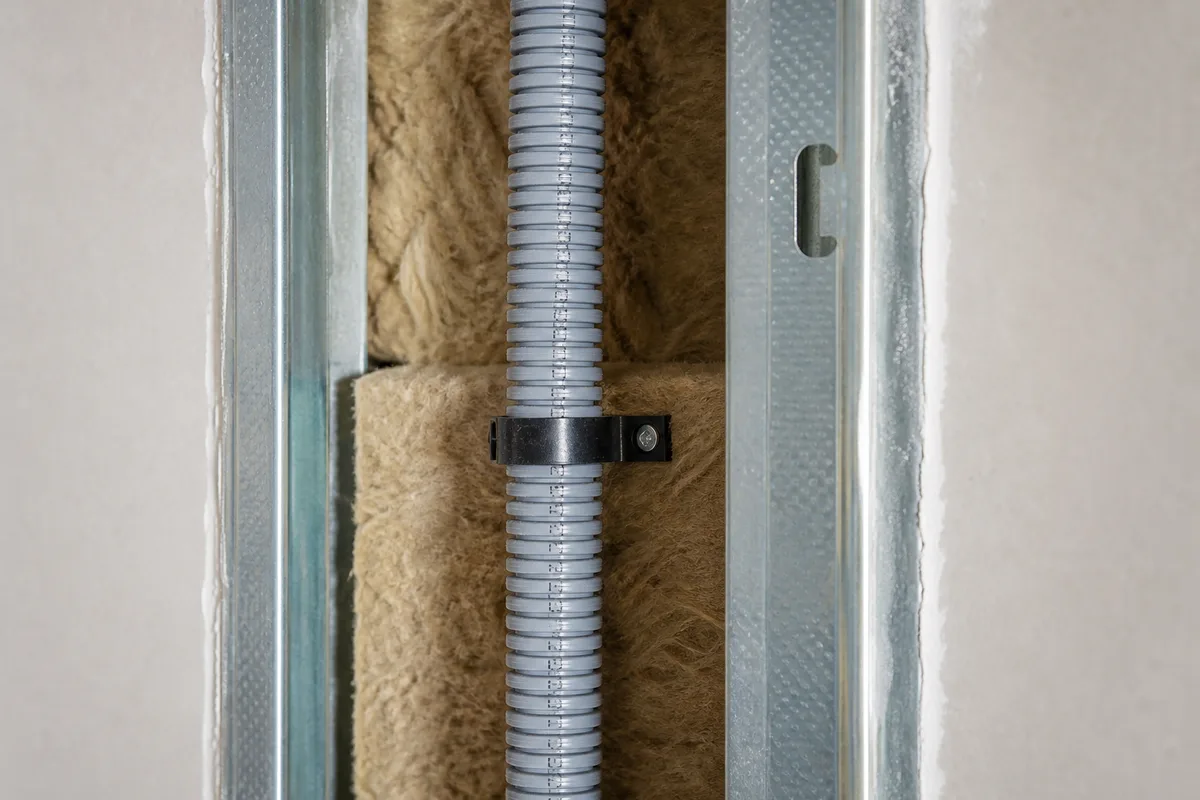

Le cheminement vertical reste le plus simple : la gaine monte ou descend entre deux montants, sans traverser aucun profilé. C’est la trajectoire à privilégier pour alimenter une prise depuis le rail bas ou un interrupteur depuis le plafond.

Le cheminement horizontal traverse forcément l’ossature. Les montants M48 et M70 arrivent d’usine avec des opercules prédécoupés dans l’âme : rabats la languette et le passage s’ouvre, sans grignoteuse ni cisaille. Trois réflexes complètent l’opération :

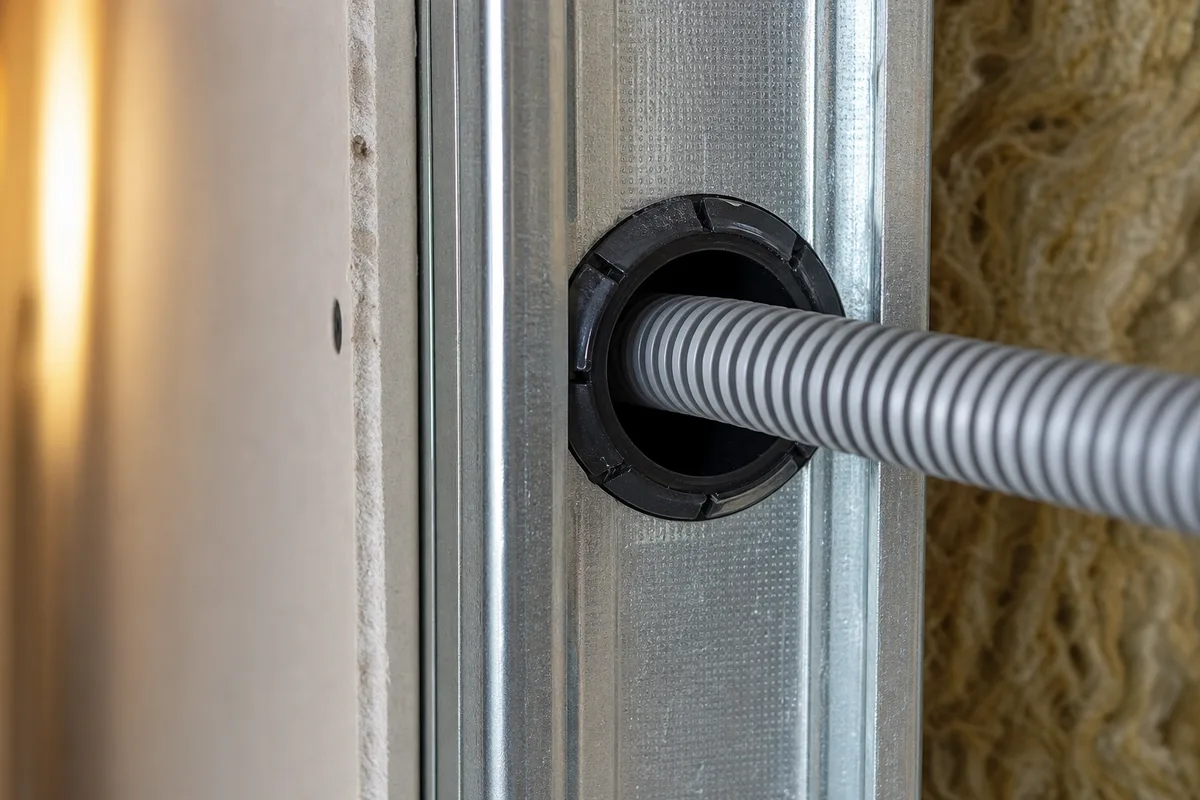

• Glisser un passe-fil plastique dans chaque opercule avant d’enfiler la gaine, car l’acier découpé coupe.
• Aligner les traversées à la même hauteur d’un montant à l’autre, pour garder la gaine tendue et centrée.
• Ne jamais entailler la semelle ni l’aile d’un rail, sous peine de lui retirer sa fonction structurelle.

Le montage d’une cloison Placostil détaille l’ordre des opérations : les réseaux se passent après le vissage du premier parement, quand l’accès reste total.

La zone de vissage, douze millimètres qui comptent

Le danger réel n’est pas l’incendie, c’est la vis. Une vis à placo de 25 mm traverse un BA13 de 12,5 mm et ressort d’environ 12,5 mm derrière le parement. Le NF DTU 25.41 fixe un pas de vissage de 30 cm sur les montants : sur une cloison de 2,50 m de haut, cela représente huit à neuf pointes par montant, toutes plantées dans la même bande verticale.

Une gaine plaquée contre le dos de la plaque se trouve exactement dans cette zone. Deux parades, cumulables :

• Maintenir le conduit au centre du vide, ligaturé sur l’âme du montant plutôt que le long de l’aile.
• Repérer l’axe des montants avant toute fixation ultérieure, puisque c’est là que les vis d’origine sont plantées et là que les tiennes iront.

Garder ses distances avec l’eau et le réseau data

Une gaine électrique qui longe une canalisation d’eau conserve au minimum 3 cm en cheminement parallèle. La cohabitation dans une cloison technique n’a rien d’anormal, à condition de traiter le passage de tuyau dans la cloison comme un réseau à part entière, avec ses propres traversées.

Côté courants faibles, la NF C 15-100 impose des conduits distincts entre le fort et le faible. Les câbles ne cheminent pas côte à côte au-delà de 30 cm et se croisent à angle droit lorsqu’ils doivent se croiser. Un câble réseau qui longe une alimentation sur deux mètres perd en débit avant même d’être serti.

L’isolant complète le tableau. La laine minérale d’une isolation de cloison placo s’échancre autour des gaines, elle ne se comprime jamais dessus : un panneau tassé repousse le conduit contre le parement, donc dans la zone de vissage.

Boîtes d’encastrement : le point faible de la cloison creuse

Une plaque de plâtre ne porte rien par elle-même. Le boîtier d’appareillage, ou boîte d’encastrement, se fixe donc sur le parement, par griffes rabattables ou par étriers à vis, jamais sur l’ossature.

Les catalogues d’appareillage proposent deux profondeurs, 40 et 50 mm, pour un diamètre de perçage de 67 mm et un entraxe de vis de 71 mm. Le choix se joue à l’arithmétique : une cloison 72/48 offre 48 mm de vide, la boîte de 50 mm ne rentre pas, celle de 40 mm passe avec 8 mm de marge. Si tu veux la profondeur de câblage confortable, monte sur montants de 70 mm. La question rejoint celle de l’épaisseur de la cloison placo, à trancher avant l’ossature et non après.

Pour les points lumineux, la NF C 15-100 rend obligatoire le dispositif de connexion pour luminaire à son paragraphe 559.1.1, avec socle et fiche fournis dans le boîtier. La boîte DCL s’encastre au plafond comme en applique murale.

Trois règles de câblage finissent le travail :

• Percer à la scie cloche de 67 mm plutôt qu’au couteau, sous peine d’un bord déchiré qui ne tiendra plus les griffes.
• Laisser assez de mou aux conducteurs pour extraire l’appareillage sans tirer sur les bornes.
• Garder les boîtes de dérivation accessibles, jamais noyées derrière un parement plein.

Repérer avant de refermer la cloison

Le second parement scelle tout. Avant de le visser, photographie la cloison entière, gaines et boîtes visibles, avec un mètre déplié dans le champ pour donner l’échelle. Cette photo datée vaut plan de récolement le jour où tu perceras pour fixer une étagère ou un téléviseur.

Complète par un relevé écrit : hauteur d’axe de chaque cheminement horizontal, position des montants depuis l’angle du mur, destination de chaque gaine. Trois lignes rangées avec les factures du chantier valent mieux qu’un détecteur acheté dans l’urgence.

Un dernier contrôle avant de visser la seconde plaque : la mesure d’isolement. La NF C 15-100 fixe le seuil à 0,5 MΩ entre conducteur actif et terre, sous 500 V continu d’essai pour un réseau 230 V. Un mégohmmètre loué à la journée débusque l’isolant blessé par une arête de tôle, pendant que la cloison s’ouvre encore d’un tournevis.

Prochaine étape : trace tes cheminements au crayon sur l’ossature nue, vérifie que chaque conduit dispose de son tire-fil et de sa réserve de longueur, puis photographie l’ensemble avant de refermer. Une cloison documentée se reperce sans hésitation dix ans plus tard.
