Passage tuyau dans cloison placo : règles et méthode

Le passage de tuyau dans une cloison placo se joue en trois décisions : fourreau ou passage direct selon la température du fluide, perçage par les perforations des montants ou à la scie cloche, puis calfeutrement soigné des traversées. Les règles viennent du NF DTU 60.1 et des recommandations d’encastrement de la FFB.

Ce que disent les textes avant de percer

Un tube d’eau qui circule dans une cloison sèche n’a rien d’exotique : les plaquistes et les plombiers le font sur chaque chantier. La pratique est encadrée. Les règles d’encastrement diffusées par la FFB en 2021 admettent le passage direct des canalisations entre les deux parements d’une cloison, à condition de respecter les prescriptions des canalisations dites non accessibles : pas de raccord mécanique caché, tube continu d’un point accessible à l’autre.

La logique est simple. Une fois la plaque vissée et peinte, personne ne rouvrira la cloison pour resserrer un raccord qui suinte. Tout assemblage démontable, collet battu, raccord à compression, doit rester visible ou accessible par une trappe. Dans le vide de la cloison, seul le tube file, sans interruption.

Le NF DTU 60.1, qui régit la plomberie sanitaire des bâtiments, ajoute une exigence sur les traversées de parois : elles se font sous fourreau, avec un jeu suffisant pour que le tube coulisse. En traversée de plancher, le fourreau dépasse le sol fini d’au moins 30 mm afin d’éviter que l’eau de lavage ne s’infiltre le long du tube.

Fourreau obligatoire ou passage direct ?

Le critère décisif : la température du fluide. Les tubes de synthèse, PER, polybutène et multicouche, se dilatent nettement plus que le cuivre. D’après la FFB (règles d’encastrement, 2021), ces tubes passent obligatoirement sous fourreau dès que la température de l’eau peut dépasser 60 °C. Concrètement, tout circuit d’eau chaude sanitaire ou de chauffage tombe sous cette règle.

Trois configurations résument la situation :

• Eau froide en PER ou multicouche : passage direct toléré entre parements, la gaine reste tout de même une bonne pratique pour protéger le tube et autoriser un remplacement futur.
• Eau chaude, quel que soit le tube de synthèse : fourreau ou gaine annelée systématique, du départ à l’arrivée.
• Cuivre : passage direct admis sous 60 °C ; au-delà, fourreau pour absorber la dilatation, environ 1 mm par mètre pour 60 °C d’écart sur ce métal, contre près du triple pour le PER.

Le fourreau ne se choisit pas au hasard non plus. Son diamètre intérieur dépasse d’environ 2 mm le diamètre extérieur du tube, assez pour coulisser, pas assez pour ballotter et claquer à chaque coup de bélier.

Anticiper le passage dans une cloison neuve

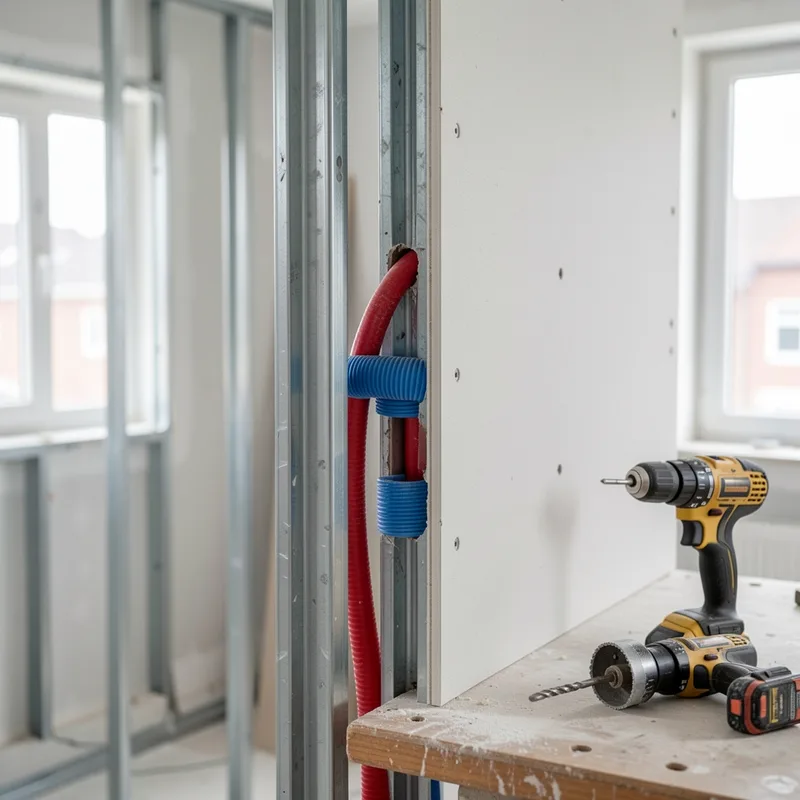

Le cas confortable : la cloison n’existe pas encore et tu intègres la plomberie pendant le montage de l’ossature. Les montants Placostil arrivent d’usine avec des perforations en H prédécoupées dans l’âme. Tu rabats la languette et le passage est ouvert, sans grignoteuse ni cisaille. Ces réservations acceptent les gaines et tubes courants d’un réseau domestique.

Quelques réflexes de chantier font gagner du temps au moment de fermer la cloison :

• Passer les tubes juste après le vissage du premier parement : l’accès reste total, le maintien aussi.
• Fixer les tubes tous les 80 cm environ en cheminement vertical pour éviter les vibrations, un collier ou un lien sur l’ossature suffit.
• Décaler les perçages de la hauteur des prises et interrupteurs pour ne pas croiser les gaines électriques au même niveau.
• Photographier le réseau avant de fermer le second parement : la photo datée sert de plan de récolement le jour où tu perces pour fixer une étagère.
• Glisser l’isolant en laine minérale après la plomberie, en échancrant la laine autour des tubes plutôt qu’en la comprimant.

Le dimensionnement de la cloison compte tout autant. Le schéma d’une cloison placo type 72/48 laisse un vide technique de 48 mm : suffisant pour une alimentation en PER de 16 mm sous gaine, juste pour une évacuation de 40 mm. Le DTU 25.41 impose par ailleurs un entraxe de montants de 60 cm en standard, resserré à 40 cm pour les cloisons à double parement : vérifie que ton cheminement horizontal traverse le moins de montants possible.

Pour une salle de bains ou une cuisine, la question du parement se pose en même temps que celle du tube. Une plaque de placo hydrofuge verte encaisse l’humidité ambiante d’une pièce d’eau, là où une plaque standard gondolerait à la première condensation le long d’un tuyau d’eau froide.

Percer une cloison existante sans mauvaise surprise

La cloison est déjà fermée, peinte, habitée. Percer un passage de tuyau reste faisable, à condition de savoir ce qui se cache derrière la plaque avant d’attaquer.

Repérer l’ossature et les réseaux

Trois outils se complètent pour cartographier l’intérieur d’une cloison. Le détecteur de matériaux localise montants métalliques, câbles sous tension et tubes ; les modèles grand public se trouvent entre 30 et 80 € en magasin de bricolage. Un aimant puissant, type néodyme, révèle la ligne de vis des montants et donc leur position exacte. Le tapotement au doigt, enfin, distingue le son creux de l’entre-montants du son mat au droit d’un profilé.

Prends aussi dix secondes pour regarder la pièce : une prise électrique sous la zone de perçage signale une gaine qui monte ou descend à la verticale. Même logique côté plomberie, un robinet ou un radiateur trahit un tube dans l’axe. Percer à 20 cm d’un point d’eau sans vérifier, c’est jouer sa cloison à pile ou face : un tube percé se termine en dégât des eaux dans la cloison, avec dépose de plaque et séchage de plusieurs jours à la clé.

Percer proprement à la scie cloche

Pour la plaque de plâtre, la scie cloche donne un trou net que la mèche plate ou le massacre au tournevis ne donneront jamais. Les coffrets courants couvrent des diamètres de 20 à 80 mm, de quoi traiter l’immense majorité des passages : un PER de 16 sous gaine de 25 se contente d’un trou de 32 à 35 mm, une évacuation PVC de 40 mm demande une cloche de 50 mm pour conserver le jeu du calfeutrement.

La méthode, plaque par plaque :

1. Tracer l’axe du trou sur le parement, en pleine zone creuse vérifiée au détecteur.
2. Percer un avant-trou au foret de 4 mm et sonder au fil de fer rigide : le fil doit tourner librement dans le vide.
3. Monter la scie cloche, vitesse lente, sans percussion : le BA13 de 12,5 mm se traverse en quelques secondes.
4. Percer le second parement depuis sa propre face si possible, pour éviter l’éclatement du carton en sortie.
5. Ébavurer le bord du trou au cutter avant d’enfiler fourreau puis tube.

Si le tracé tombe sur un montant, décale le trou plutôt que de découper le profilé. Un montant sectionné en pleine hauteur affaiblit la cloison : la plaque n’est plus tenue sur cette ligne et les fissures d’enduit arrivent dans l’année. Quand le cheminement horizontal traverse la cloison de part en part, emprunte les perforations en H des montants, c’est leur fonction.

Alimentation ou évacuation : deux mondes différents

Tous les tuyaux ne se valent pas dans une cloison. Une alimentation sous pression se moque de la pente ; une évacuation gravitaire vit ou meurt par elle. Le tableau compare les contraintes des passages les plus courants dans une cloison de distribution :

L’évacuation concentre les difficultés. Sa pente de 1 à 2 cm par mètre, valeur d’usage des professionnels du sanitaire, se prend sur la hauteur du vide de cloison : sur 3 m de cheminement horizontal, le tube descend de 3 à 6 cm, en traversant chaque montant à une hauteur différente. Le bruit s’ajoute au problème : l’eau qui chute dans un PVC nu résonne dans la cloison comme dans une caisse de guitare. Enrober le tube d’un manchon acoustique ou de laine minérale change tout ; le principe rejoint celui d’une isolation phonique en placo : masse, ressort, désolidarisation.

Pour un réseau d’évacuation complet, la cloison de 72 mm montre vite ses limites. Une cloison technique en montants de 70 ou 90 mm, voire une contre-cloison dédiée devant un mur existant, offre le volume nécessaire ; le montage d’une cloison placo en profilés larges ne coûte que quelques euros de plus au mètre carré.

Calfeutrer et finir la traversée

Un trou bien percé se finit toujours. Trois raisons à cela : l’air, le bruit et le feu. Un passage de tuyau laissé béant crée un pont acoustique qui ruine l’affaiblissement de la cloison, laisse filer l’air d’une pièce à l’autre et, dans certains cas, compromet le degré coupe-feu de la paroi.

Le calfeutrement se choisit selon l’enjeu. Le mastic acrylique suffit pour combler l’espace annulaire autour d’un fourreau en pièce sèche. La mousse polyuréthane comble les gros jeux mais se recoupe et s’enduit, jamais laissée apparente ; il existe des versions coupe-feu classées jusqu’à 2 heures pour les parois qui l’exigent. En pièce humide, un joint silicone sanitaire assure l’étanchéité autour du tube, côté salle d’eau.

Reste la finition visible. La rosace, cette collerette qui habille la sortie du tube, protège le bord du trou et masque le calfeutrement : deux euros pièce pour un rendu propre. Sur un mur destiné à être carrelé, elle garde en plus le raccord accessible derrière le carreau. Si la traversée a un peu souffert, une pastille de calicot et deux passes d’enduit rattrapent le carton éclaté avant peinture.

Dernier point, la condensation. Un tube d’eau froide qui traverse une pièce chauffée se couvre de buée, et cette eau finit dans le plâtre. Selon France Assureurs (2024), les dégâts des eaux représentent environ 44 % des sinistres habitation déclarés : une gaine ou un manchon isolant sur l’eau froide coûte quelques euros et supprime ce risque silencieux.

Prochaine étape : repère ton cheminement, vérifie la température du fluide pour trancher la question du fourreau, puis perce en une seule session avec les bons diamètres sous la main. Une traversée de cloison propre se fait en moins d’une heure, finitions comprises.
